項目背景：

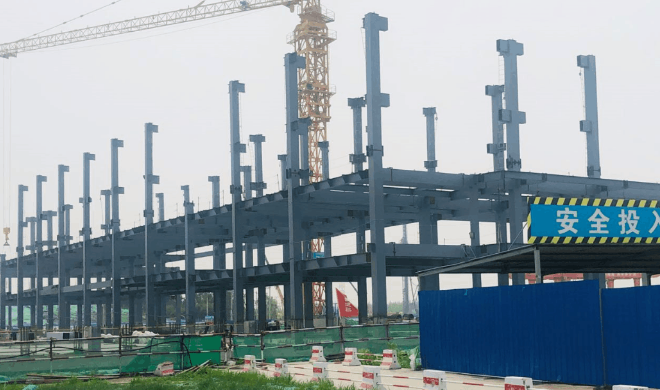

　　國家地震重點實驗室基礎設施建設，實驗中心結構主體包括大型振動臺和水下振動臺兩部分，其中地下3層，地上局部2層，為鋼結構，最大高度35.85m，最大單體跨度78m，基坑最大深度18m。其中實驗中心需現場拼接安裝大型、高精度預埋件，工程量大、流程復雜，各埋件群組精度控制嚴格，施工難度高。

　　中建某局承建該大型地震工程模擬研究設施，創新性采用BIM手段進行覆蓋全周期項目控制，采用預埋件拼裝工藝：工廠預制，現場安裝。主要預埋件為實驗中心大型振動臺基礎預埋件和臺面預埋件；水下振動臺的作動器預留預埋件、造波機埋件組等。

　　項目難點：

　　預埋件種類多，施工精度要求高：安裝和拼接（造波機、振動臺、地面錨孔預等）總體誤差三維精度控制在3mm之內。

　　預埋件都是定制，現場安裝，需要將模型在實地精確安裝，一次施工不可逆。

　　BIM流程施工，將內外業數據融合，依照設計模型進行施工，覆蓋項目全周期。

　　徠卡解決方案：

　　徠卡TS60可以準確、及時地將設計數據從內業傳輸?shù)酵鈽I(yè)現場，減少返工、材料浪費和工期延誤，打通了BIM與施工的隔閡，能夠貫穿于整個建筑測量項目，具體如下：

　　使用Revit軟件完成BIM模型數據和坐標設計。

　　內業數據準備，使用Revit進行BIM模型數據提取。

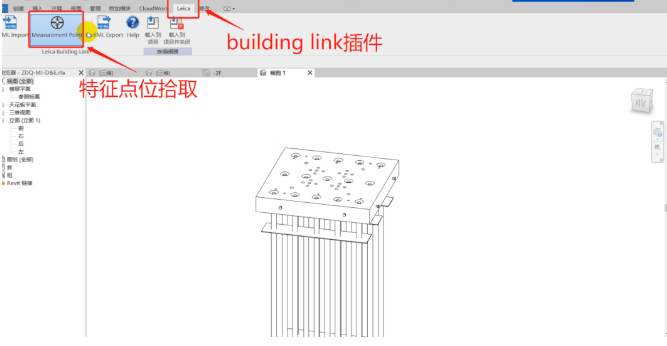

　　A.使用徠卡Building Link插件對模型進行設計坐標提?。?/span>

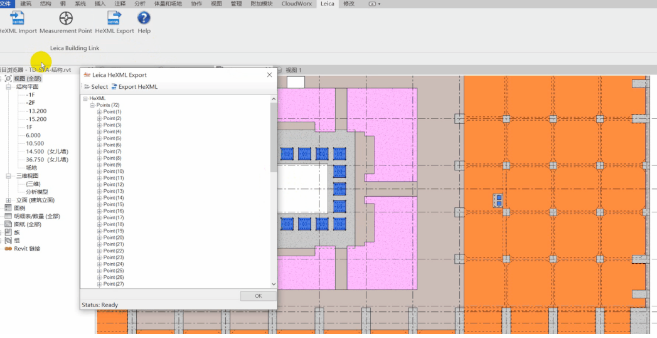

　　B.批量提取設計數據并輸出為XML格式，使用Revit軟件輸出BIM模型數據DXF 格式：

　　C.將BIM模型數據的DXF格式、設計數據的XML格式導入徠卡TS60全站儀。

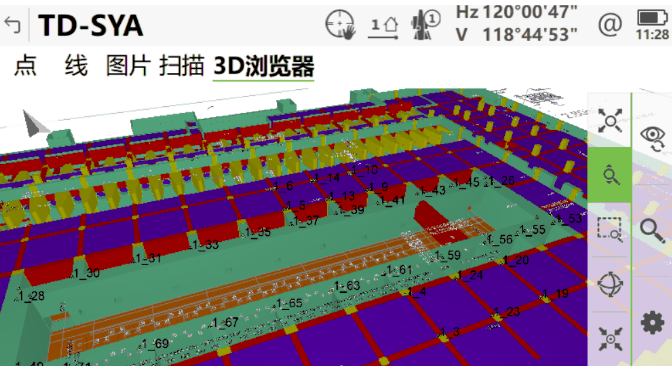

　　3. 外業通過超高精度測量機器人徠卡TS60的機載睿測軟件Captivate來加載BIM模型和設計坐標，從而實現BIM模型的可視化測量和放樣，并提供現場檢核條件。

　　項目現場實施：

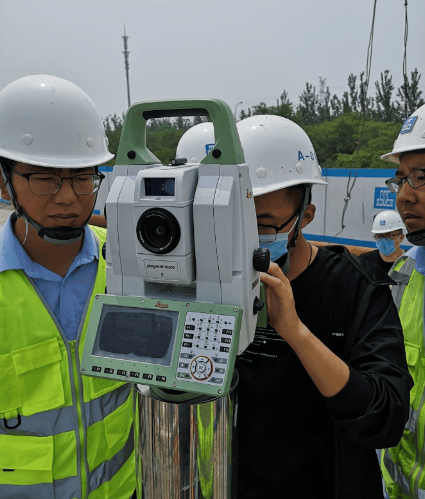

　　現場進行后方交會設站，直接進行測量、放樣，選中某個設計點數據，使用TS60轉向點功能+激光指示即可指向待放樣點位，點擊測距按鈕可實時顯示模型點位與實際位置差值：

　　總結：

　　1.第五代測量機器人徠卡TS60全站儀，手動照準和ATR自動照準角度測量精度均達到0.5″，可滿足工程測量領域中各種精密工程的精度要求；

　　2.徠卡TS60全站儀搭載徠卡睿測軟件Captivate，支持DXF、IFC等模型數據導入，可將內業設計數據XML無縫搬到施工現場，步步可檢核；

　　3.通過徠卡Building Link插件，可幫助用戶快速、批量、無冗余的提取設計數據，該軟件操作簡單、使用方便。
